Kenmerken
URL |
||
|---|---|---|
| URL Fabrikant | https://www.ecophon.com/nl | |
| URL Prestatieverklaring (DoP) | http://www.ecophon.com/dop | |
Algemeen |
||
| Intrastatcode | 70193900 | |
Indelingen |
||
| Artikelgroep | Master | |
| Fabrikantindeling 1 | Panelen | |
| Fabrikantindeling 2 | Master | |
| Fabrikantindeling 3 | Master E | |
Afmetingen |
||
| Hoogte (mm) | 40 | |
| Diepte [ETIM] | 40 mm | |
Materiaal |
||
| Materiaal |
|
|
| Materiaal | Zachtmineraal | |
Kleur en Oppervlak |
||
| Kleuromschrijving | Visuele uitstraling: White Frost, benadert NCS kleurmonster S 0500-N, 85% lichtreflectie (waarvan meer dan 99% uit diffuse reflectie bestaat). Retro reflectie coëfficiënt 63 mcd/(m²lx). Glans < 1. | |
| RGB-code | fafafa | |
| NCS Code | S 0500-N | |
| Kantafwerking algemeen | doorzak | |
| Kantafwerking fabrikant | Kant E | |
| Oppervlak | Akutex FT | |
| Lichtreflectie (%) | 85 | |
Normering en certificering |
||
| DoP | Ja | |
| DoP Certificaat | 002DOP-S-20130701 | |
| CE-markering | De CE markering omvat eigenschappen zoals geluidsabsorptie, emissies, brandveiligheid en mechanische eigenschappen. Alle Ecophon plafondproducten zijn CE gemarkeerd conform de Europese standard EN13964, en individuele productprestaties zijn vastgelegd in Declaration of Performance (DoP) documenten. | |
| Emissie gevaarlijke stoffen | Finse M1 | Franse VOC A+ | |
| Formaldehydeklasse | E1 | |
| Normering / Certificering 1 | Clean Room: Geclassificeerd als ISO klasse 6/M3.5 | |
| Normering / Certificering 2 | CO₂: Van EPD conform ISO 14025 / EN 15804. Kg CO₂ equiv/m²; 5,83 | |
| Normering / Certificering 3 | AC(1.5)=190 /alpha conform ASTM E 1111 en E 1110. /beta en /gamma zijn niet geschikt. | |
| Normering / Certificering 4 | AC(1.5)=190 /alpha conform ASTM E 1111 en E 1110. /beta en /gamma zijn niet geschikt. | |
Brand |
||
| Brandklasse | A2-s1,d0 | |
| Brandklasse norm | EN 13501-1 | |
| Brandklasse normnaam | Brandclassificatie van bouwproducten en bouwdelen - Deel 1: Classificatie op grond van resultaten van beproeving van het brandgedrag | |
| Omschrijving brandklasse | Praktisch niet brandbaar, geringe rookproductie, geen productie van brandende delen | |
| Brandveiligheid | De kern van glaswol van de panelen is getest en geclassificeerd als onbrandbaar conform EN-ISO 1182. Het systeem is geclassificeerd als brandwerend conform NT FIRE 003. | |
Gebruik en Verwerking |
||
| Verwerking | Installatie: Montage conform installatieschema, installatiehandleiding en Drawing Aid. Voor informatie over de minimale afhanghoogte van het systeem, zie materiaalspecificatie. | |
| Onderhoud | Reiniging: De panelen mogen dagelijks worden afgestoft en gestofzuigd en wekelijks met een vochtige doek worden gereinigd. | |
| Bevestiging | Toegankelijkheid: De panelen zijn eenvoudig demonteerbaar. Minimum demontagehoogte conform installatieschema. | |
| Belastbaar | Mechanische eigenschappen: Zie tabel voor Maximale belasting en Minimaal draagvermogen en Functionele eigenschappen, Mechanische eigenschappen op www.ecophon.nl | |
Sterkte |
||
| Buigtreksterkte | Class 2/C/5N and Class 1/A/5N if b>625 mm Class 2/C/0N and Class 1/A/0N | |
Vocht |
||
| Vochtbestendigheid | De panelen zijn getest volgens de standaard EN 13964 en zijn bestand tegen een permanente relatieve luchtvochtigheid tot max. 95% bij 30°C. De panelen zijn ook beschikbaar voor bijzondere veeleisende omgevingen. Neem contact op met Ecophon voor het specificeren van uw project. | |
Akoestisch |
||
| Geluidsisolatie | CAC=31 dB conform ASTM E 1414 en beoordeling conform ASTM E 413. | |
| Overlangsgeluidsisolatie Dnfw (dB) | 29 | |
| Geluidsabsorptie aw | 0,95 | |
| Geluidsabsorptieklasse (EN-ISO 11654) | A | |
| Geluidsabsorptie | 95 % | |
Tekst |
||
| Uitgebreide toelichting 1 | Voor kantoortuinen of andere ruimtes waar een goede akoestiek vereist is, waar de spraak privacy optimaal moet zijn en waar een accent op de panelen gewenst is. De kantafwerking van Ecophon Master™ E zorgt voor een schaduweffect, waardoor het plafond een reliëfeffect krijgt. De zichtzijde van elk paneel bevindt zich circa 10 mm onder de zichtzijde van het profiel. De panelen kunnen gemakkelijk worden gedemonteerd. Het plafondsysteem bestaat uit Ecophon Master™ E panelen en een Connect™ draagconstructie, met een gewicht van circa 5 kg/m². De panelen zijn geproduceerd uit glaswol met een hoge dichtheid. De zichtzijde van het paneel is afgewerkt met een Akutex™ FT coating. De rugzijde van het paneel is voorzien van glasvlies. De kanten zijn geverfd. De draagconstructie is vervaardigd van gegalvaniseerd staal. Gebruik Connect™ ophangsysteem en accessoires voor de beste prestaties en kwaliteit. | |
| Uitgebreide toelichting 2 | Akutex™ FT een modern oppervlak verkrijgbaar in vele kleuren op de meeste Ecophon producten | |
| Uitgebreide toelichting 3 | Het Akutex™ FT in combinatie met de kern van glaswol zorgt voor optimale geluidsabsorptie. In vergelijking met Akutex™ T, zijn de poriën half zo groot, en is het aantal poriën verdubbeld terwijl de superieure akoestische eigenschappen zijn behouden. Dankzij de fijne poriën is het product minder gevoelig voor vervuiling en gemakkelijker te reinigen. | |
Downloads
Bijlagen
Afbeeldingen
-

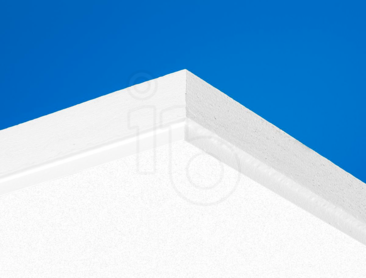

Master_E_edge_FT_old_tif_88887.jpg -
-
-
-
-
33307_MG_6873 2_tif_1857047.jpg
-
38430 EP02218-050_tif_1857083.jpg
Omschrijving
Voor kantoortuinen of andere ruimtes waar een goede akoestiek vereist is, waar de spraak privacy optimaal moet zijn en waar een accent op de panelen gewenst is. De kantafwerking van Ecophon Master™ E zorgt voor een schaduweffect, waardoor het plafond een reliëfeffect krijgt. De zichtzijde van elk paneel bevindt zich circa 10 mm onder de zichtzijde van het profiel. De panelen kunnen gemakkelijk worden gedemonteerd. Het plafondsysteem bestaat uit Ecophon Master™ E panelen en een Connect™ draagconstructie, met een gewicht van circa 5 kg/m². De panelen zijn geproduceerd uit glaswol met een hoge dichtheid. De zichtzijde van het paneel is afgewerkt met een Akutex™ FT coating. De rugzijde van het paneel is voorzien van glasvlies. De kanten zijn geverfd. De draagconstructie is vervaardigd van gegalvaniseerd staal. Gebruik Connect™ ophangsysteem en accessoires voor de beste prestaties en kwaliteit.
Akutex™ FT een modern oppervlak verkrijgbaar in vele kleuren op de meeste Ecophon producten
Het Akutex™ FT in combinatie met de kern van glaswol zorgt voor optimale geluidsabsorptie. In vergelijking met Akutex™ T, zijn de poriën half zo groot, en is het aantal poriën verdubbeld terwijl de superieure akoestische eigenschappen zijn behouden. Dankzij de fijne poriën is het product minder gevoelig voor vervuiling en gemakkelijker te reinigen.
Algemeen
Ecophon Master E T24
| Merk/Fabrikant: | Saint-Gobain Ecophon |
|---|---|
| Beschikbaarheid: | Actueel |
| Bijgewerkt op: | 14 april 2026 om 13:06 |
